不锈钢指耐空气、、、蒸汽、、、水等弱侵蚀介质和酸、、、碱、、、盐等化学浸蚀性介质侵蚀的钢，，又称不锈耐酸钢。。。现实利用中，，常将耐弱侵蚀介质侵蚀的钢称为不锈钢，，而将耐化学介质侵蚀的钢称为耐酸钢。。。由于两者在化学成分上的差距，，前者不愿定耐化学介质侵蚀，，而后者则通常均拥有不锈性。。。不锈钢的耐蚀性取决于钢中所含的合金元素。。。

常见分类

通常，，依照金相组织，，把通常的不锈钢分为三类: 奥氏体型不锈钢、、、铁素体型不锈钢、、、马氏体型不锈钢。。。
在这三类根基金相组织基础上，，为了特定需要与主张，，又衍生出了双相钢、、、沉淀硬化型不锈钢和含铁量低于50%的高合金钢。。。

1、、、奥氏体型不锈钢。。。
基体以面心立方晶体结构的奥氏体组织(cy相)为主，，无磁性，，重要通过冷加工使其强化(并可能导致肯定的磁性)的不锈钢。。。美国钢铁协会以200和300系列的数字标示，，如304。。。
2、、、铁素体型不锈钢。。。
基体以体心立方晶体结构的铁素体组织((a相)为主，，有磁性，，通常不能通过热处置硬化，，但冷加工可使其轻微强化的不锈钢。。。美国钢铁协会以430和446为标示。。。
3、、、马氏体型不锈钢。。。
基体为马氏体组织(体心立方或立方)，，有磁性，，通过热处置可调整其力学机能的不锈钢。。。美国钢铁协会以410, 420以及440数字标示。。。马氏体在高温下拥有奥氏体组织，，当以适当的速度冷却至室温时，，奥氏体组织可能转变为马氏体(即淬硬)。。。
4、、、奥氏体一铁素体(双相)型不锈钢。。。
基体兼有奥氏体和铁素体两相组织，，其中较少相基体的含量通常大于15%，，有磁性，，可通过冷加工使其强化的不锈钢，，329是典型的双相不锈钢。。。与奥氏体不锈钢相比，，双相钢强度高，，耐晶间侵蚀和耐氯化物应力侵蚀及点侵蚀能力均有显著提高。。。
5、、、沉淀硬化型不锈钢。。。
基体为奥氏体或马氏体组织，，并能通过沉淀硬化处置使其硬化的不锈钢。。。美国钢铁协会以600系列的数字标示，，如630，，即17-4ph。。。

通常来说，，除合金外，，奥氏体不锈钢的耐侵蚀性是比力优异的，，在侵蚀性较低的环境中，，能够选取铁素体不锈钢，，在轻度侵蚀性环境中，，若要求资料拥有高强度或高硬度，，能够选取马氏体不锈钢和沉淀硬化不锈钢。。。

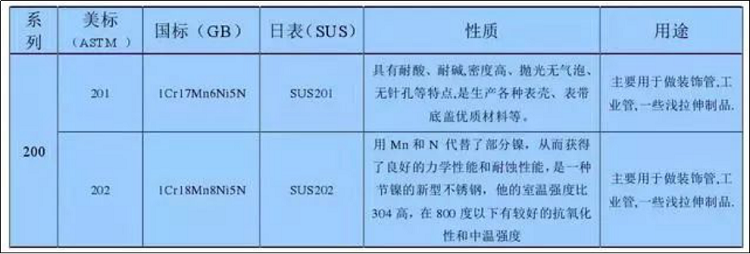

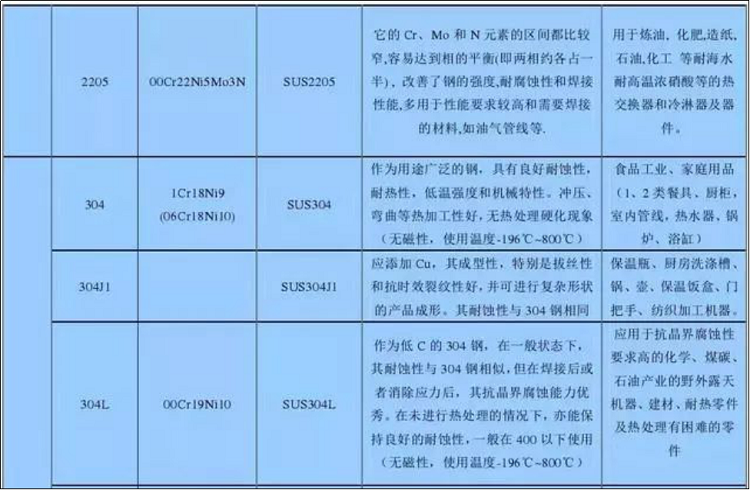

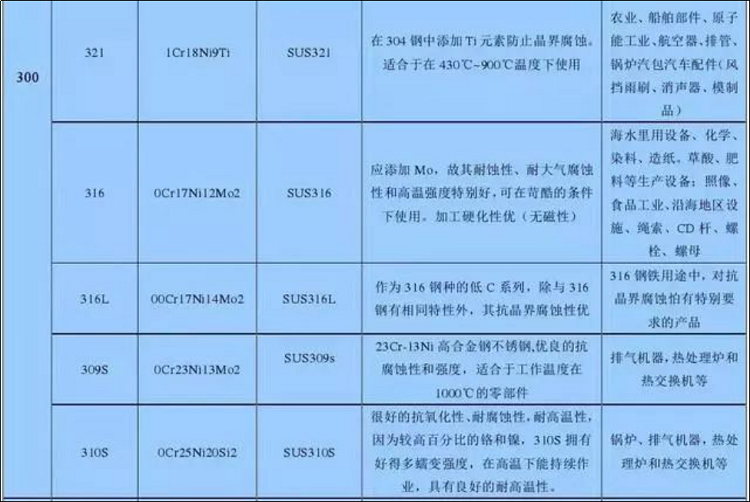

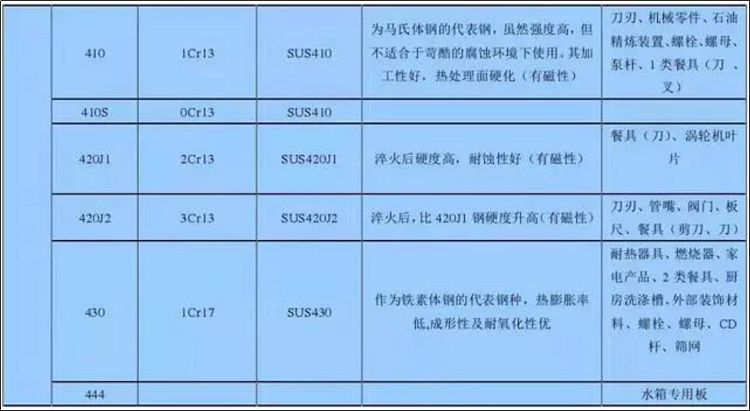

个性和用处

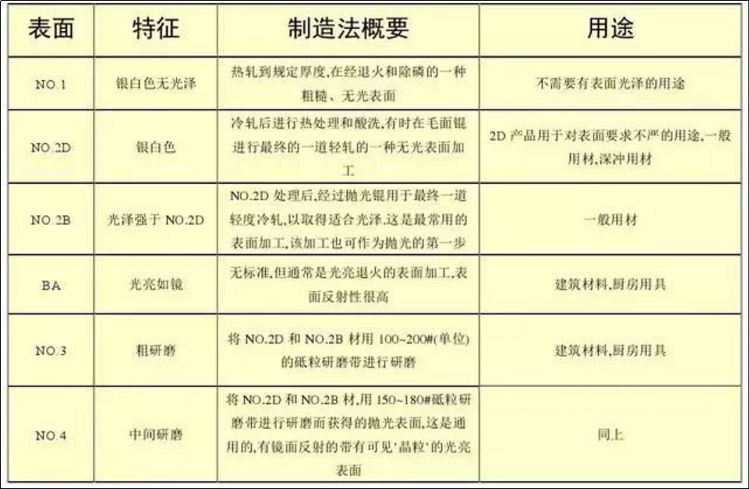

理论工艺


厚度分辨

1、、、由于钢厂机械在轧制过程中，，轧辊受热出现轻微变形，，导致轧出来的板子厚度出现误差，，通常中央厚双方薄。。。在丈量板子厚度时国度划定应丈量板头中央部位。。。

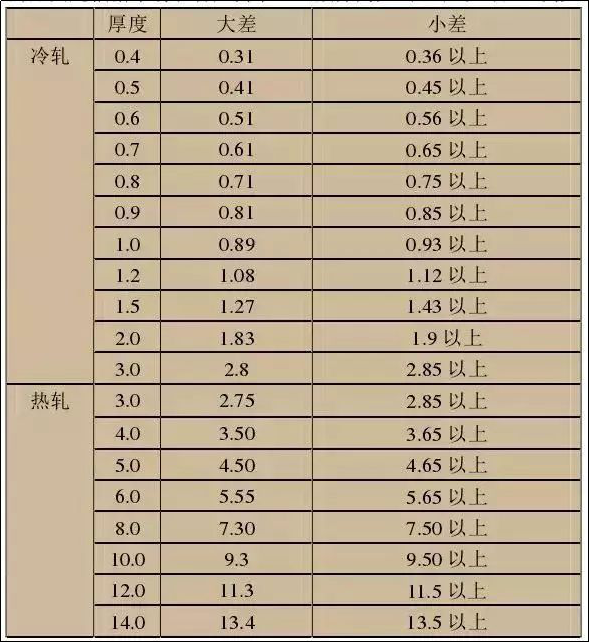

2、、、公差产生的原因是凭据市场和客户需要，，通常分为大公差和小公差: 例如


什么样的不锈钢不易生锈
？？？
影响不锈钢锈蚀的重要成分有三点：

1、、、合金元素的的含量。。。
通常地说铬的含量在10.5%钢就不易生锈了。。。铬镍的含量越高防腐性就越好，，如304材质镍要的含量在8-10%，，铬的含量达到18-20%，，这样的不锈 钢在通常情况下是不会生锈的。。。
2、、、出产企业的冶炼工艺也会影响不锈钢的耐侵蚀性。。。
冶炼技术好、、、设备先进、、、工艺先进的大的不锈钢厂无论是在合金元素的节制，，杂质的去除、、、钢坯冷却温度的节制都能得到保障，，因而产品质量不变靠得住，，内涵质量好，，不易生锈。。。反之一些小的钢厂设备落后，，工艺落后，，冶炼过程中，，杂质不能去除，，出产的产品未免会生锈。。。
3、、、 外部环境，，气象干燥透风好的环境不易生锈。。。
而空气湿度大，，陆续阴雨气象、、、或空气中含酸碱度大的环境界域就易生锈。。。304材质不锈钢，，若是周边环境太差也是会生锈的。。。

不锈钢出现锈斑该怎么处置
？？？

1、、、化学步骤
用酸洗膏或喷雾辅助其锈蚀部位重新钝化形成氧化铬薄膜使其重新复原耐侵蚀能力，，酸洗之后，，为了去除所有的传染物和酸残留物，，用净水进行适当的冲刷极度重要。。。所有处置后用抛光设备重新抛光，，用抛光腊关闭即可。。。对部门有轻微锈斑的也可用1：1的汽油、、、机油混合液用干净抹布擦去锈斑即可。。。
2、、、 机械步骤
喷砂算帐，，用玻璃或陶瓷微粒喷丸算帐，，埋没，，刷洗和抛光。。。用机械步骤有可能擦去以前被断根的资料、、、抛光资料或埋没资料造成的传染。。。所有各类传染尤其是外来铁颗粒都可能成为侵蚀的起源，，出格是在湿润环境中。。。因而，，机械算帐理论最好该当在干燥前提下进行正规算帐。。。使用机械法只能算帐其理论，，不能扭转资料自身的抗侵蚀能力。。。因而建议在机械算帐后用抛光设备重新抛光，，用抛光腊关闭。。。

在仪表行业, 常用的不锈钢商标及机能
1、、、 304不锈钢。。。是利用量较大、、、使用领域最广的奥氏体不锈钢之一，，合用于制作深冲成型部件和输酸管道、、、容器、、、结构件、、、各类仪表本体等，，也能够制作无磁、、、低温设备和部件。。。
2、、、 304l不锈钢。。。为解决因cr23c6析出以至304不锈钢在一些前提下存在严重的晶间侵蚀偏差而发展的超低碳奥氏体不锈钢，，其敏化态耐晶间侵蚀能力显著优于304不锈钢。。。除强度稍低外，，其它机能同321不锈钢，，重要用于需焊接后又不能进行固溶处置的耐蚀设备和部件，，可用于制作各类仪表本体等。。。
3、、、304h不锈钢。。。304不锈钢的内部门支，，碳质量分数在0.04%—0.10%，，高温机能优于304不锈钢。。。
4、、、316不锈钢。。。在10cr18ni12钢基础上加人钼，，使钢拥有优良的耐还原性介质和耐点侵蚀能力。。。在海水和其他各类介质中，，耐侵蚀性优于304不锈钢，，重要用于耐点蚀资料。。。
5、、、316l不锈钢。。。超低碳钢，，拥有优良的耐敏化态晶间侵蚀的机能，，合用于制作厚截面尺寸的焊接部件和设备，，如石油化工设备中的耐蚀资料。。。
6、、、 316h不锈钢。。。316不锈钢的内部门支，，碳质量分数在0.04%—0.10%，，高温机能优于316不锈钢。。。
7、、、317不锈钢。。。耐点蚀和抗蠕变能力优于316l不锈钢，，用于制作石化及耐有机酸侵蚀的设备。。。
8、、、321不锈钢。。。钛不变动的奥氏体不锈钢，，增长钛提高耐晶间侵蚀机能，，并拥有优良的高温力学机能，，可用超低碳奥氏体不锈钢包办。。。除高温或抗氢侵蚀等专用场所外，，通常情况不推荐使用。。。
9、、、347不锈钢。。。铌不变动的奥氏体不锈钢，，增长铌提高耐晶间侵蚀机能，，在酸、、、碱、、、盐等侵蚀介质中的耐蚀性同321不锈钢，，焊接机能优良，，即可作耐蚀资料又可作耐热钢使用，，重要用于火电、、、石化领域，，如制作容器、、、管道、、、热互换器、、、轴类、、、工业炉中的炉管以及炉管温度计等。。。
10、、、904l不锈钢。。。超等齐全奥氏体不锈钢，，是芬兰奥托昆普(outokumpu)公司发现的一种超等奥氏体不锈钢，，其镍质量分数为24%一26%，，碳质量分数小于0.02%，，耐侵蚀性极好，，在非氧化性酸如硫酸、、、醋酸、、、甲酸、、、磷酸中拥有很好的耐蚀性，，同时拥有优良的抗缝隙侵蚀及抗应力侵蚀机能。。。合用于70℃以下各类浓度硫酸，，在常压下耐任何浓度、、、任何温度的醋酸及甲酸与醋酸的混酸中耐侵蚀性也很好。。。原有尺度asmesb-625将其归人镍基合金，，新尺度将其归为不锈钢。。。中国只有近似商标015cr19ni26mo5cu2钢，，少数欧洲仪表厂商的关键材质选取904l不锈钢，，例如e+ h的质量流量计的丈量管就是选取904l不锈钢，，劳力士腕表的表壳也选取904l不锈钢。。。
11、、、440c不锈钢。。。马氏体不锈钢、、、在可淬硬性不锈钢、、、不锈钢中硬度最高，，硬度为hrc57。。。重要用于制作喷嘴，，轴承，，阀门的阀芯、、、阀座、、、套筒、、、阀杆等。。。
12、、、17-4ph不锈钢。。。马氏体沉淀硬化不锈钢，，硬度为hrc44，，拥有高强度、、、硬度和抗侵蚀性，，不能用于高于300℃的温度。。。对大气及稀释酸或盐都拥有优良的抗侵蚀能力，，它的抗侵蚀能力与304不锈钢和430不锈钢一样，，用于制作海上平台，，涡轮机叶片，，阀门的阀芯、、、阀座、、、套筒、、、阀杆等。。。

在仪表专业中，，结合通用性及成本问题，，通例的奥氏体不锈钢选择挨次是304-304l-316-316l-317-321-347-904l不锈钢，，其中317较罕用，，321不推荐，，347用于高温抗侵蚀，，904l只是个别厂商部门元件的默认材质，，设计中通常不会自动选择904l。。。
